Progetto meccanica

Inizia la progettazione della parte meccanica. Lo scopo che ci si propone è quello di avere una precisione di inseguimento e di puntamento ottime, tanto da non richiedere correzioni durante le pose fotografiche per almeno 10 minuti. Per questo la montaura viene progettata come se fosse una macchina utensile con tecnologia CAD/CAM. Le parti meccaniche verranno realizzate con tolleranze centesimali.

PROGETTO DELLA FORCELLA

La tecnologia della forcella prevede che in uno dei bracci sia alloggiato un motoriduttore + step motor per il movimento di declinazione.

Nell' altro braccio un sensore ottico in grado (mediante disco a mezzaluna) di ottenere il punto di zero dell'asse di declinazione in caso di perdita delle coordinate.

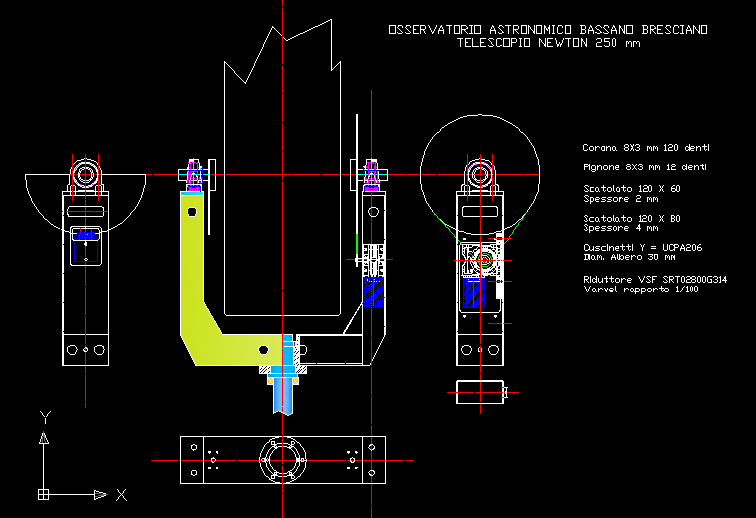

Si allega il file del progetto in formato DXF


Braccio della forcella sulla fresatrice


  Forcella prima della saldatura

MOTORIDUTTORE E STEP MOTOR PER LA DECLINAZIONE
Motoriduttore Varvel + flangia per accoppiamento al motore passo passo
realizzata su fresatrice a controllo numerico (pure autocostruita)
